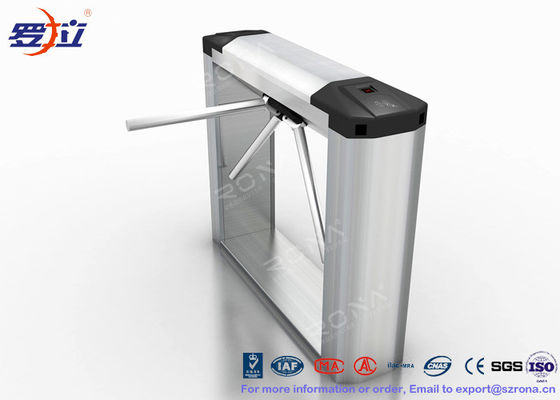

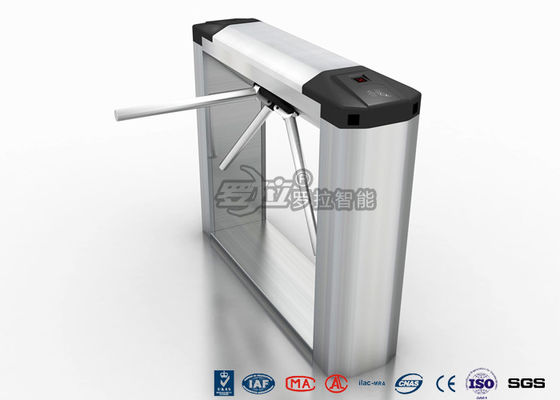

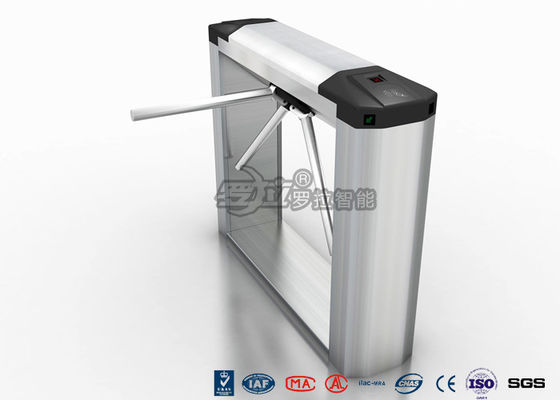

SPÉCIFICATIONS FONCTIONNELLES STANDARD DU PORTILLON TRÉPIED

RNCF838-1

Le système de portillon peut facilement s'intégrer avec des équipements tiers, tels que des lecteurs biométriques, des systèmes de consommation, des systèmes ESD et des systèmes de contrôle d'accès, etc.

√

Modèle de fonctionnement : Les deux directions peuvent être définies comme mode contrôlé ou mode libre, deux ou une direction peuvent être contrôlées par un interrupteur ou un contrôleur d'accès.

√

Fonction multi-alarmes : lorsque les bras sont poussés illégalement par la force, une alarme se déclenche automatiquement et les bras sont verrouillés (la durée de l'alarme et du verrouillage est réglable en modifiant les paramètres de la carte mère).

√

Fonction de réinitialisation automatique : le signal de passage est annulé si le passage n'est pas terminé dans le délai prédéfini. La valeur par défaut est de 10 secondes (temps réglable en modifiant les paramètres de la carte mère).

√

Fonction de rotation automatique : une fois qu'un signal d'ouverture est donné, les bras tournent automatiquement.

×

Fonction de chute automatique du bras : le bras peut tomber automatiquement (par défaut), ou permettre le passage libre lorsque le courant est coupé.

√

Fonction de levage automatique du bras : lorsque le courant est rétabli, le bras peut également se relever automatiquement

×

Fonction d'évacuation d'urgence : le bras tombe automatiquement en appuyant sur le bouton d'urgence qui peut être contrôlé à distance, que le courant soit activé ou non.

√

Fonction anti-retour : pour éviter la rotation inverse une fois que le mécanisme a bougé de 60 degrés par rapport à sa position initiale

√

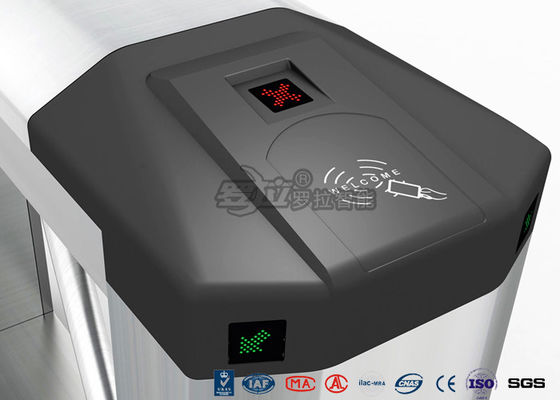

Indication optionnelle de plusieurs LED

√

Indication optionnelle de compteur LED intérieur ou de compteur LED extérieur

√

Avec interface de commutateur de relais, compatible avec tous les contrôleurs d'accès

√

Équipé d'un logiciel de contrôle gratuit pour l'interface homme-machine et d'un SDK de commande de contrôle.

√

Via l'ordinateur de gestion pour réaliser le contrôle et la gestion à distance.

√

Cadre:

Acier inoxydable 304# (par défaut), acier inoxydable 316# ou peinture (en option)

Épaisseur de la tôle:

1,3 mm (par défaut)

Finition:

① surface en acier inoxydable : surface brossée, surface polie (par défaut) ou surface anti-empreintes digitales (en option) ; ② surface peinte : surface de n'importe quelle couleur ou surface anti-empreintes digitales (en option)

Dimensions (L*l*H):

1200 mm * 280 mm * 990 mm (par défaut)

Matériau du bras:

Acier

Longueur du bras:

500 mm

Diamètre du bras:

38 mm

Tolérance maximale du poteau:

80 Kg

Force motrice de travail du poteau:

3 Kg

Montage des dispositifs de lecture:

peut être monté sur la surface du portillon, ou encastré, ou monté en rack. Il y a une sortie pour interverrouiller le dispositif de lecture/écriture.

Tension d'alimentation:

AC220V±10%, 50Hz±10%

Mouvement de travail :

Électrovanne technologie allemande

Type semi-automatique :

Amortisseur hydraulique intégré

Tension de la carte mère:

12V CC

Largeur de passage:

550 mm

Vitesse de passage en mode normalement ouvert:

30~40 personnes/min

Vitesse de passage en mode normalement fermé:

25~30 personnes/min

Temps d'ouverture / fermeture:

0,2 secondes

Temps nécessaire pour atteindre l'état de fonctionnement après la mise sous tension:

5 secondes

MTBF:

550 mm

Température de fonctionnement :

-10℃ ~ 70℃

Humidité relative:

≤95% sans condensation

Environnement d'exploitation:

Intérieur/Extérieur

Port d'entrée :

signal de contact sec de relais ; signal de niveau +12V et largeur d'impulsion >100ms, signal d'impulsion DC12V

Port de communication:

Norme électrique RS232/RS485, portée de communication : ≤1200m. Disponible pour se connecter avec CAN BUS et Ethernet externes

Certification:

CE

Garantie:

12 mois

Poids net:

70 KGS
